Mái lợp ngói sử dụng thép mạ hợp kim nhôm kẽm GPtruss làm vì kèo thép mạ để lợp ngói giúp cho mái nhà của quý khách bền chắc và tiết kiệm tối đa chi phí sửa chữa do lớp mạ chống rỉ sét AZ100 được công ty chúng tôi bảo hành tới 20 năm. Khung kèo thép GPtruss là sản phẩm cán nguội từ phôi thép Zincalume cường độ cao G550 AZ100 ( giới hạn tối thiếu 550kg/cm2). Trọng lượng mạ tối thiểu 100g/cm2. Lớp thép cường độ cao G550 được bảo vệ nhờ lớp mạ hợp kim nhôm kẽm. Giá thi công khung kèo mái lợp ngói tốt nhất hiện nay với các sản phẩm  đạt chất lượng kiểm định.



Vì kèo thép lợp mái ngói

STT	Nội Dung Báo Giá	Giá/ M2	Ghi Chú
1	Cung cấp và lắp đặt hệ giàn thép mạ trọng lượng nhẹ GPTRUSS G550 AZ100.  Hệ kèo 2 lớp sử dụng thanh TC75.75 làm khung kèo, khoảng cách bố trí @ 1000 – 1100mm, thanh mè sử dụng TS40.48 khoảng cách @ 330 – 350mm. Cung cấp và lắp dặt ngói thái lan dạng sóng SCG nhóm 1.	520.000 VNĐ/ m2
2	Cung cấp và lắp đặt hệ giàn thép mạ trọng lượng nhẹ GPTRUSS G550 AZ100.  Hệ kèo 3 lớp sử dụng thanh TC75.10 làm xà gồ khoảng cách bố trí @ 800-900mm. Thanh TS40.60 làm cầu phong khoảng cách bố trí @ 1000 – 1100mm, thanh mè sử dụng TS40.48 48 khoảng cách @ 330 – 350mm. Cung cấp và lắp dặt ngói thái lan dạng sóng SCG nhóm 1.	560.000 VNĐ/m2
3	Cung cấp và lắp đặt hệ giàn thép mạ trọng lượng nhẹ GPTRUSS G550 AZ100.  Hệ kèo dành cho mái bê tông lợp ngói được sử dụng thanh TC40.75 làm cầu phong khoảng cách bố trí @ 1100 – 1200mm, Thanh mè TS30.48 khoảng cách @ 330 – 350mm. Cung cấp và lắp dặt ngói thái lan dạng sóng SCG nhóm 1.	480.000 VNĐ/ m2

   1. CÁC CẤU TRÚC SỬ DỤNG TRONG CÔNG TRÌNH MÁI NHÀ TẠI VIỆT NAM

   a. VÌ KÈO THÉP MẠ LỢP NGÓI HỆ 2 LỚP

   Kết Cấu

   -  Vì kèo: C75.75 (cao 75mm Dày 7.5 dem) hình dạng chữ C được chấn “ 4 gân ” ở mặt hông nhằm hỗ trợ độ cứng cho sản phầm.

   - Mè (li tô) TS 40.60 (Cao 40mm dày 60 Dem) Hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.

* Tổng quan :  vì kèo thép mạ 2 lớp là được cấu tạo bởi  các thanh C75.75 được chế tạo thành một vì kèo liên kết bằng vít tự khoan cường độ cao, Được Định vị vào dầm bê tông bằng Buloong nỡ 100x120mm hoặc 120x150mm và liên kết các vì kèo với nhau bằng các thanh giằng bụng, Phần lợp ngói sẽ được bắt đòn tay (li tô) TS 40.60 theo các tiêu chuẩn ngói lợp (Khoảng 320mm - 370mm).

   - Khoảng cách kèo tối ưu là 1m - 1,1 m.

   - Khoảng vượt nhịp kinh tế đối với mái lợp ngói là 4-5m.

b. Vì Kèo Thép Mạ Hệ 3 Lớp

      Kết Cấu : Sử dụng hệ thống xà gồ, Cầu Phong, Lito bằng thép mạ hợp kim  (rui mè truyền thống) với giải pháp này chúng ta tận dụng được không gian mái.

     - Xà gồ  TC100.75       :  Xà gồ được ốp đôi bởi  2 thanh  TC100.75

     - Cầu phong TC75.75 : hình dạng chữ C được chấn “ 4 gân ” ở mặt hông nhằm hỗ trợ độ cứng cho sản phầm.

     - Mè TS40.60            :  hình dạng Omega có uốn cong hai miếp tạo độ cứng cho sản phẩm.

 * Tổng quan Vì kèo thép mạ 3 lớp là tổ hợp giữa các thanh TC100.75 ốp đôi và TC75.75 được liên kết bằng các vít tự khoan cường độ cao. Được định vị vào dầm bê tông bằng buloong nở 100x120mm hoặc 120*10mm và được liên kết các khung kèo thép lại với nhau bằng Các thanh giằng bụng. Phần lợp ngói sẽ được bắt đòn tay (lito) TS40.60 theo các tiêu chuẩn ngói lợp ( khoảng cách 320-350mm).

- Khoảng cách xà gồ (C100.75 ốp đôi) là 800m-900m.

- Khoảng cách cầu phong C75.75 tối ưu là 1,1m-1,2m.

- Khoảng cách vượt nhịp kinh tế 4,5m.

Vì Kèo thép mạ trong lượng nhẹ hệ 3 lớp



2. TRƯỜNG HỢP MÁI ĐỔ BÊ TÔNG

-  Mái bê tông chưa đủ phẳng: Dùng hệ TC40.75 và TS40.60

-  Mái bê tông đã cán phẳng: Dùng hệ la TC15.75 và La TS15.75



Mái bê tông cán phẳng

XÀ GỒ , RUI MÈ TRONG KẾT CẤU HỆ VÌ KÈO THÉP.

1.XÀ GỒ TC

1. Kiểu dáng:

  - Thiết kế theo dạng hình hộp chữ nhật được gồm 2 thanh TC ốp đôi.

  - Thanh xà gồ với nhiều kích thước được làm theo hình dáng kiểu chữ C, được chấn bốn sóng gân ( sản phẩm mới) nhằm tăng thêm độ cứng của sản phẩm





Xà Gồ TC Thép Mạ Hợp Kim Nhôm Đơn





Xà Gồ C Thép Mạ Hợp Kim Nhôm Ốp Đôi

2. RUI/MÈ

Mè/Litô lợp ngói GP-TRUSS

   - Thanh LiTô/mè thép TS40.60 được làm từ thép mạ hợp kim nhôm kẽm  zincalume G550, AZ100 (tương đương550kg/cm2, trọng lượng lớp mạ tối thiểu 100g/m2

   -  Kiểu dáng: Dạng thanh được cán nguội định hình kiểu Omega, được chấn các gân giữa chạy đều 2 cạnh  nhằm tăng thêm độ cứng cho sản phẩm.

   - Ứng dụng:  Thanh rui/mè thép mạ hợp kim nhôm kẽm TS40.60 được sử dụng  vì kèo thép mạ 2, 3 lớp cho mái nhà lợp ngói, mái lợp tôn, mái bê tông lợp ngói.



3. THANH LA



Mẫu Mới





Mẫu Cũ



Chi tiết các loại xà gồ, rui mè, .... làm khung kèo thép xin xem tại đây !

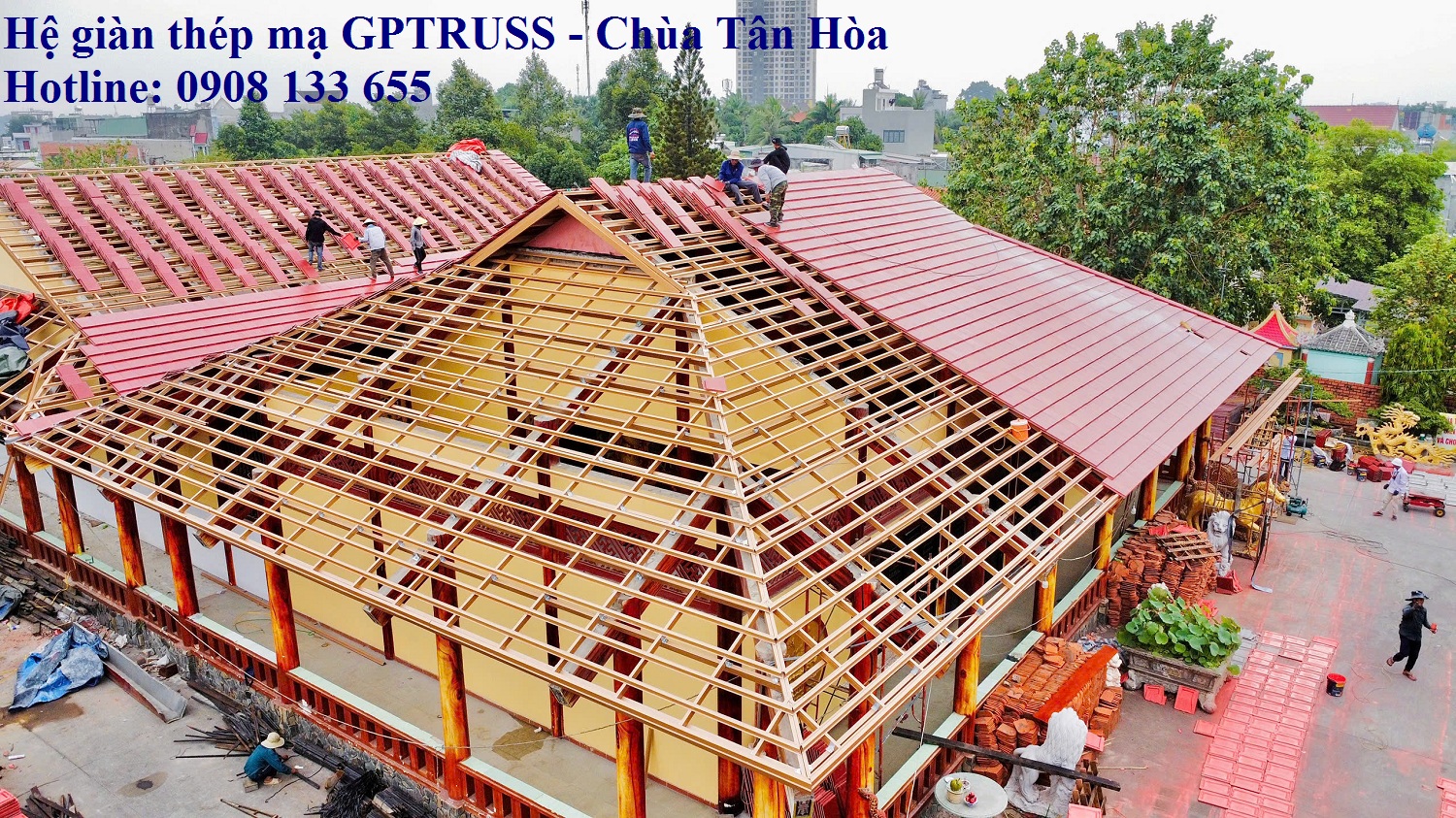

HÌNH ẢNH NGOÀI THỰC TẾ
